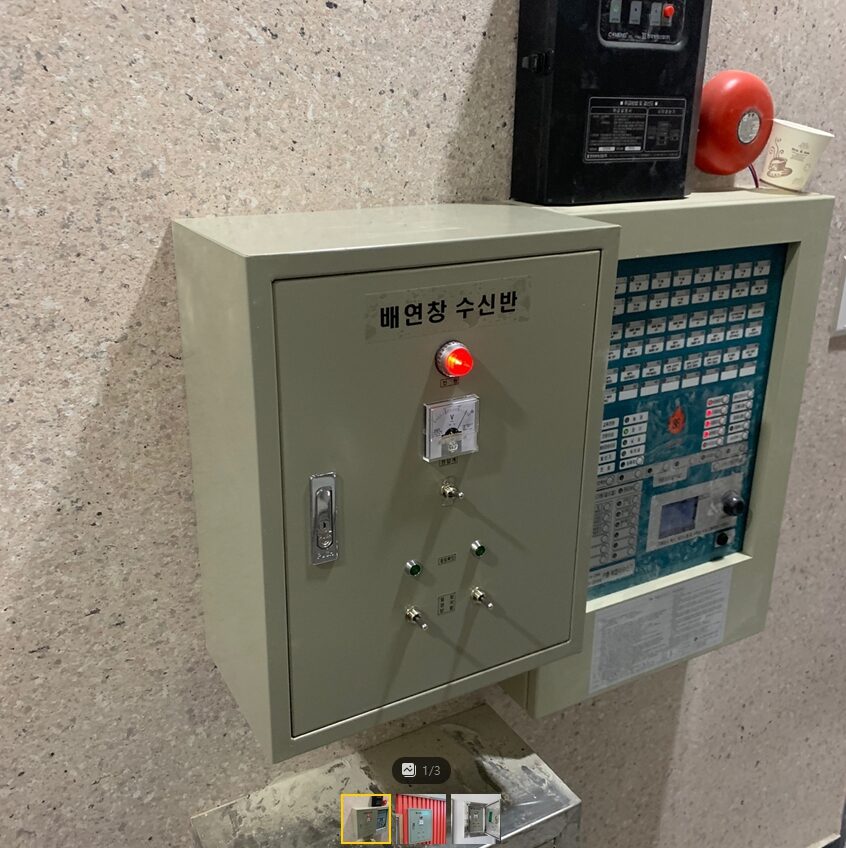

배연창 제어반: 역할·종류·화재 시 작동 순서와 점검 포인트

화재가 발생했을 때 유독가스를 신속하게 밖으로 배출하는 배연창은 건물의 생명줄과 같습니다. 하지만 정작 창문을 밀어 여는 액추에이터에 신호를 보내고 전원을 공급하는 배연창 제어반의 중요성을 놓치는 경우가 많습니다.

제어반은 화재 수신기의 신호를 받아 창문을 즉시 열어주는 시스템의 두뇌 역할을 담당합니다. 제어반에 문제가 생기면 아무리 성능 좋은 모터가 달려 있어도 화재 시 창문은 단 1cm도 열리지 않습니다.

배연창 제어반이 건물에서 하는 핵심 역할

배연창 시스템은 평상시에는 닫혀 있다가 비상시에만 작동하는 특성이 있습니다. 제어반은 평소 대기 상태를 유지하면서 화재라는 특수 상황에서 정확한 명령을 내립니다.

현장에서 제어반이 수행하는 기능은 크게 네 가지로 나뉩니다.

현장에서 쓰이는 배연창 제어반의 종류

건물의 규모와 창호의 배치, 방재실 운영 방식에 따라 설치되는 제어반의 방식이 달라집니다.

소규모 공간에서는 단독형이 유리하지만, 오피스텔 배연창 관리 환경이나 대형 복합 건물에서는 점검 효율과 배선 관리를 위해 다채널 통합 제어반을 주로 채택합니다.

화재 발생 시 제어반의 실제 작동 메커니즘

실제 화재 상황에서 제어반이 어떻게 작동하는지 순서대로 살펴보면 관리 포인트를 더 명확히 이해할 수 있습니다.

1. 감지기 신호 전달: 복도나 실내의 연기감지기가 화재를 감지하고 소방 수신반으로 신호를 보냅니다.

2. 기동 접점 출력: 수신반에서 해당 구역의 배연창 제어반으로 DC 24V 기동 신호 또는 무전압 접점 신호를 전달합니다.

3. 액추에이터 전원 인가: 제어반 내부 릴레이가 작동하며 창문에 장착된 개폐 구동 장치로 전원을 공급합니다.

4. 창문 개방 및 확인: 창문이 설정 각도까지 열리면 리미트 스위치가 동작하여 제어반과 방재실에 ‘개방 완료’ 신호를 되돌려 보냅니다.

관리자가 현장에서 놓치기 쉬운 점검 포인트

배연창 점검 시 창문 모터의 동작만 눈으로 확인하고 제어반을 지나치는 실수가 흔히 발생합니다.

예비 배터리의 자연 방전과 수명 저하

배연창 제어반 내부에는 화재 시 정전을 대비한 예비 배터리가 내장되어 있습니다. 배터리는 보통 2~3년이 지나면 충전 효율이 급격히 떨어지므로, 상용 전원을 차단한 상태에서도 수동 스위치로 창문이 열리는지 확인해야 합니다. 만약 모터 반응이 없다면 배연창 개폐기 미작동 점검 항목을 함께 점검하는 것이 좋습니다.

수동 스위치 오염 및 결로 부식

벽면에 노출된 수동 조작 스위치는 먼지나 결로로 인해 내부 접점이 산화되기 쉽습니다. 비상시 입주민이나 소방관이 버튼을 눌렀을 때 즉시 신호가 전달되는지 정기적으로 눌러보아야 합니다.

체크리스트 항목 중 하나라도 이상이 발견된다면 장비가 노후화되었거나 내부 부품 손상이 진행된 상태일 수 있습니다. 정기적인 설비 확인 기준은 배연창 정기점검 가이드에서 더 자세히 확인할 수 있습니다.

배연창 제어반은 화재 현장의 골든타임을 확보하는 출발점입니다.
